重汽豪沃13方消防灑水車
底盤型號：重汽豪沃ZZ1187K511JF1底盤）
一、底盤
型號：中國重汽集團濟寧商用車有限公司/ZZ1187K511JF1
發動機：濰柴動力股份有限公司
型號：WP4.6NQ220E61
外形尺寸：長：8500,8650寬：2500,2550 高：3100,3350,3550
排放標準：GB17691-2018國Ⅵ
功率：162KW(220馬力)
驅動型式：后輪驅動
軸距：4700mm
結構：新款豪華駕駛室、四點懸浮、氣囊座椅、寬大臥鋪
座位設置：2人
駕駛室內：中控鎖、電動玻璃、遙控鑰匙、氣囊座椅、自動空調
三、容罐
容 量：水：13000Kg
材 質： 水罐：優質碳鋼
結 構： 框架焊接，內設防蕩板。
消防泵：CB10/30BL常壓消防泵
流量：常壓30L/s
壓力： 常壓1.0
吸水深度：≥7m
引水時間：≤35s
安裝型式： 后置
五、消防炮
型號：博利30型消防炮
流量：低壓30（L/s）
射 程：水≥45m
壓 力：低壓1.0MPa
六、取力器
型式：全功率夾心取力器
冷卻方式：強制式水冷
潤滑方式：飛濺式油潤滑
材質：骨架為優質鋼,蒙板為鋁合金板粘接結構
結構：泵房內分隔采用型鋼結構，牢固可靠，提高空間利用率和可變性。左右后三側均采用鋁合金卷簾門。

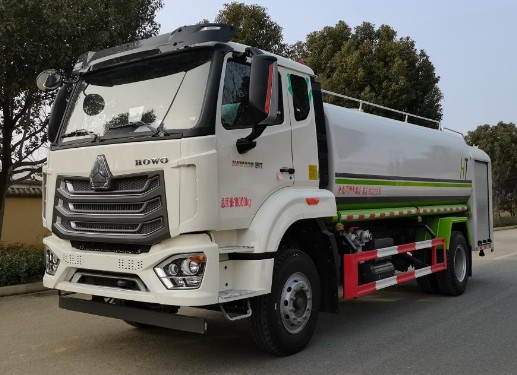

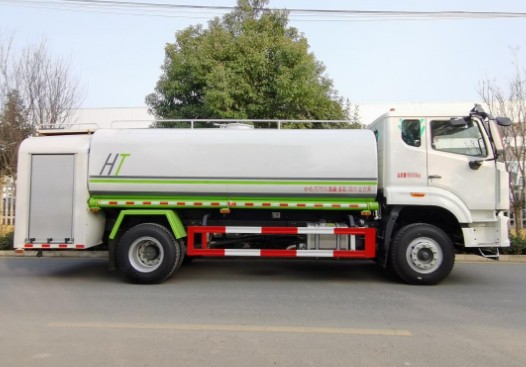

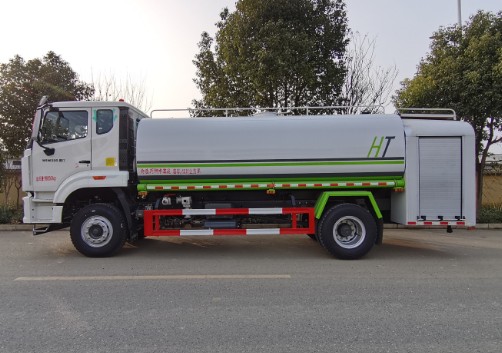

重汽豪沃單橋13方消防灑水車
整車型號：HTX5185GPSHR6型綠化噴灑車
底盤采用重汽豪沃NX，寬體寬臥駕駛室，4700軸距，濰柴220馬力，公告已下發！環保免征齊全！四點懸浮駕駛室！車身寬2.35米、豪沃8檔帶同步器，德國曼11噸級后橋，250直通雙層大梁，10.00R20鋼絲胎、自動空調、氣囊座椅、取力器、雙層車架、ABS、行車記錄儀、中控鎖、電動玻璃遙控。
底盤型號ZZ1187K511JF1，消防灑水（后置博利30泵）消防外觀，消防后置泵帶廂簾子門。 材料采用優質碳鋼Q235,器材廂門采用鋁合金簾子門，滾筒，滑槽導向，啟閉輕便，噪音小。帶控制盒，壓力表。消防灑水車標配不帶低壓水泵，前沖后灑用高壓泵帶動。
重汽豪沃13方消防灑水車整車技術參數：
浩天星運牌HTX5185GPSHR6型綠化噴灑車
|
【整車技術參數】 |
|||
|
產品商標 |
浩天星運牌 |
公告批次 |
380（擴展） |
|
產品名稱 |
綠化噴灑車 |
產品型號 |
HTX5185GPSHR6 |
|
總質量(Kg) |
18000 |
罐體容積(m3) |
10.61 |
|
額定載質量(Kg) |
9605,9670 |
外形尺寸 |
8500,8650×2500,2550×3100,3350,3550 |
|
整備質量(Kg) |
8200 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3,2 |
鞍座最大載質量(Kg) |
|
|
接近角/離去角(°) |
17/19 |
前懸/后懸 |
1550/2450 |
|
軸荷(Kg) |
6500/11500 |
最高車速(Km/h) |
89,102 |
|
備注 |
罐體總容量10.61立方米,有效容積10.11立方米;罐體外形尺寸(長度×長軸×短軸)(mm):4500×2350×1450。ABS型號:446 004 6300;ABS生產企業:采埃孚商用車系統(青島)有限公司.側防護采用Q235,螺栓連接。后防護由車輛結構代替采用Q235,焊接連接。后防護下邊緣離地高度500mm。該車主要用于路面噴灑作業,主要專用裝置為水罐、前沖及后噴灑裝置。選裝限速裝置,限速裝置限速(km/h):89.整車長/軸距/前后懸對應關系:8500/4500/1550/2450,8500/4700/1550/2250,8650/4500/1550/2600,8650/4700/1550/2400.選裝后尾部結構樣式,隨底盤選裝電瓶,儲氣筒,尿素罐安裝位置及駕駛室樣式。選裝爬梯樣式。 |
||
|
底盤型號 |
ZZ1187K511JF1 |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
豪沃牌 |
生產企業 |
中國重汽集團濟寧商用車有限公司 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 (mm) |
4500,4700,5100,5300,5600,5800,6000,3800,4200 |
||
|
輪胎規格 |
10.00R20 18PR |
||
|
鋼板彈簧片數 |
3/9+6,4/9+6,9/9+6,7/7+3,3/7+3, |
前輪距 |
1956,2022,2058,1996 |
|
燃料種類 |
柴油 |
后輪距 |
1800,1830,1860 |
|
排放依據標準 |
GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
MC07H.33-60 MC07.29-60 MC07.25-60 WP6H270E61 WP6H245E61 WP4.6NQ220E61 MC07.27-60 MC05H.25-60 WP7.300E61 MC07.31-60 WP7H220E62 WP7H245E62 WP7H270E62 WP7H300E62 WP7H320E62 WP4.6NQ220E62 MC07.25-61 MC07.27-61 MC07.29-61 WP4.6NQ240E62 |
中國重型汽車集團有限公司 中國重型汽車集團有限公司 中國重型汽車集團有限公司 濰柴動力股份有限公司 濰柴動力股份有限公司 濰柴動力股份有限公司 中國重型汽車集團有限公司 中國重型汽車集團有限公司 濰柴動力股份有限公司 中國重型汽車集團有限公司 濰柴動力股份有限公司 濰柴動力股份有限公司 濰柴動力股份有限公司 濰柴動力股份有限公司 濰柴動力股份有限公司 濰柴動力股份有限公司 中國重型汽車集團有限公司 中國重型汽車集團有限公司 中國重型汽車集團有限公司 濰柴動力股份有限公司 |
7360 6870 6870 6220 6220 4580 6870 4910 7470 6870 6800 6800 6800 6800 6800 4580 6870 6870 6870 4580 |
240 213 188 199 180 162 202 180 220 228 162 180 199 221 235 162 190 202 213 177 |
