15方東風D3灑水車
整備質量：6945kg
額定載質量：10860,10925kg
實際容積：15方
整車型號：SLV5180GPSE型綠化噴灑車
東風專用底盤D3駕駛室，4500mm軸距，康明斯B6.2NS6B230國六發動機、氣囊座椅、帶空調、遙控鑰匙、行車記錄儀、4500軸距、陜齒小八檔帶取力器、前橋4.5T后橋9T、250雙層大梁、10.00R20 18PR鋼絲胎。
上裝配置：罐體采用國標優質碳鋼制作，4mm厚容積15方，罐體自動焊接，內置防浪隔板，配60-90大功率灑水泵可自吸自排，前沖后灑，側噴，后置防滑平臺，平臺上綠化灑水炮帶360度旋轉，可以連續調成直沖狀、大雨、小雨、毛毛雨，大口徑進出水球閥，球閥式消防接口。其他按灑水車標配制作。
神綠通灑水車的優勢:1、全車主管道采用76大通徑鍍鋅管，罐體爬梯采用鍍鋅管，經久耐用，防腐蝕。
2、全車采用50不繡鋼大口徑球閥。
3、管網系統連接防爆圓形法蘭墊，管道連接全面升級。
4、上裝小件、管道、罐體先噴防銹漆后裝配，360度無死角防銹漆。標配罩光漆，油漆顏色防曬、光亮、不變色。

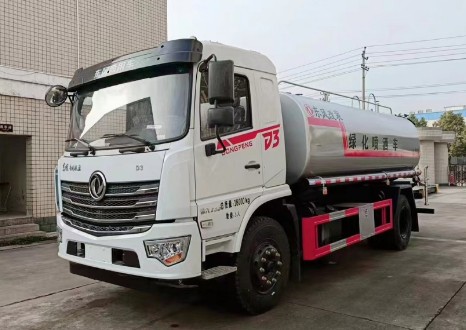

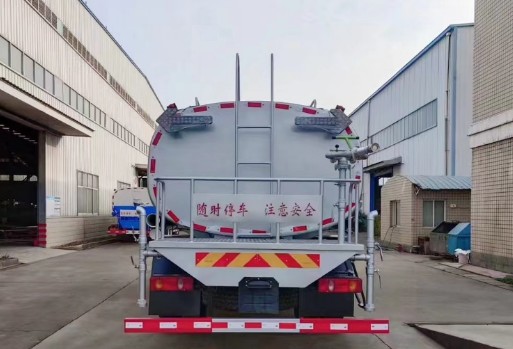

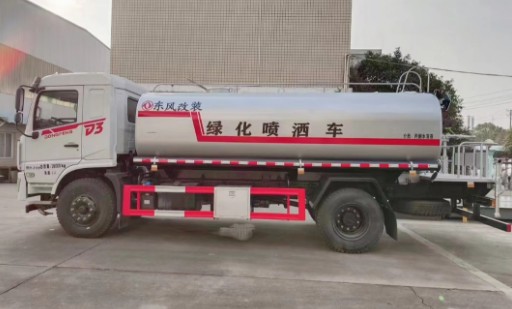

實車圖片：
整車技術參數表：
神綠通牌SLV5180GPSE型綠化噴灑車
|
【整車技術參數】 |
|||
|
產品商標 |
神綠通牌 |
公告批次 |
376（擴展） |
|
產品名稱 |
綠化噴灑車 |
產品型號 |
SLV5180GPSE |
|
總質量(Kg) |
18000 |
罐體容積(m3) |
12 |
|
額定載質量(Kg) |
10860,10925 |
外形尺寸(mm) |
8700,8300×2500×3300 |
|
整備質量(Kg) |
6945 |
貨廂尺寸(mm) |
|
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3,2 |
鞍座最大載質量(Kg) |
|
|
接近角/離去角(°) |
21/15 |
前懸/后懸(mm) |
1440/2760,1440/2560,1440/2360,1440/2160 |
|
軸荷(Kg) |
6500/11500 |
最高車速(Km/h) |
89 |
|
備注 |
選裝駕駛室,選裝右側帶后處理裝置樣式.隨底盤選裝排氣消聲器及底盤部件安裝位置,選裝后平臺及帶噴霧機式樣,選裝擋泥板弧形樣式.選裝后部結構欄桿樣式及踏板樣式,選裝后部帶LED箭頭燈,選裝方形軟管箱及罐頂平臺樣式,隨底盤選裝尿素罐、蓄電池、儲氣罐、油箱安裝位置,選裝尾部平臺踏步樣式.罐體總容量12立方米,罐體有效容積11.43立方米;罐體外形尺寸(長度×長軸×短軸)(mm):5050×2350×1500;僅采用4500mm,4700mm軸距;整車長/軸距/前懸/后懸對應關系為(mm):8700/4500/1440/2760,8700/4700/1440/2560,8300/4500/1440/2360,8300/4700/1440/2160.側防護采用Q235,螺栓連接;后防護采用Q235,焊接連接;后防護截面高度尺寸120mm,截面寬度尺寸60mm,下邊緣離地高度450mm;ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS-E 4S/4M/生產廠為威伯科汽車控制系統(中國)有限公司;專用裝置主要是罐體和噴灑系統,用于園林綠化噴灑作業. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
DFV1183GDP6DJ1 |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
東風牌 |
生產企業 |
東風商用車新疆有限公司 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 (mm) |
3800,3950,4200,4500,4700,5100,5600,6000 |
||
|
輪胎規格 |
10.00R20 18PR,275/80R22.5 18PR,10.00R20 16PR,11.00R20 16PR,11.00R20 18PR,295/80R22.5,295/60R22.5 18PR |
||
|
鋼板彈簧片數 |
8/10+7,8/10+8,11/11+10,3/4+3 |
前輪距(mm) |
1810,1880,1940,1965,1910,1980 |
|
燃料種類 |
柴油 |
后輪距(mm) |
1800,1820,1860,1750 |
|
排放依據標準 |
GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
|
B6.2NS6B230 D4.0NS6B170 D4.5NS6B220 B6.2NS6B210 D6.7NS6B230 D4.0NS6B195 D4.5NS6B190 YCS04200-68 YCS06245-60A YCS06245-60 D30TCIF1 YCS06220-60 D45TCIF1 YCK05240-60 YCK05230-60 YCK05230-61 D43TCIF1 YCS04220-61A D4.5NS6B240 YCS04220-66 YCS04200-66 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 |
6200 4000 4500 6200 6700 4000 4500 4156 6234 6234 2977 6234 4461 5132 5132 5132 4296 4295 4500 4295 4295 |
169 125 162 154 169 143 140 147 180 180 125 162 162 176 169 169 151 162 176 162 147 |
